Inbetriebnahme
Profitieren Sie durch unsere Inbetriebnahme
Die Inbetriebnahme von DC Schnelladestationen und größeren Ladeinfrastrukturen erfordert technisches Know how, Erfahrung und ein tiefes Verständnis für die Systemanforderungen. Mit E-Titan als Partner stellen Sie sicher, dass Ihre Ladeeinrichtungen nicht nur schnell, sondern auch normgerecht und zukunftssicher in Betrieb genommen werden. Wir übernehmen für Sie den gesamten Inbetriebnahmeprozess, zuverlässig, fachgerecht und abgestimmt auf Ihre individuellen Anforderungen. Dabei betreuen wir sowohl einzelne DC Schnellladestationen als auch komplexe Ladeparks mit Lastmanagement und Backend Anbindung.
Unsere Ladestationen bieten eine Vielzahl an Konfigurationsmöglichkeiten, von der Ladeleistung über Benutzerautorisierung bis hin zur Integration ins bestehende Energie oder Abrechnungssystem. Diese Flexibilität erlaubt es Ihnen, Ihre Ladeinfrastruktur optimal an die Gegebenheiten vor Ort und an zukünftige Anforderungen anzupassen.
Maximale Kontrolle durch individuell anpassbare Einstellungen
Unser Webinterface für die Ladestationen bietet eine Vielzahl an Einstellmöglichkeiten, die kontinuierlich erweitert werden, um den unterschiedlichsten Anforderungen gerecht zu werden. Wir pflegen und optimieren das System fortlaufend, sodass es stets auf dem neuesten Stand ist und Ihnen langfristig eine zuverlässige sowie flexible Lösung bietet.
Netzwerkeinstellungen

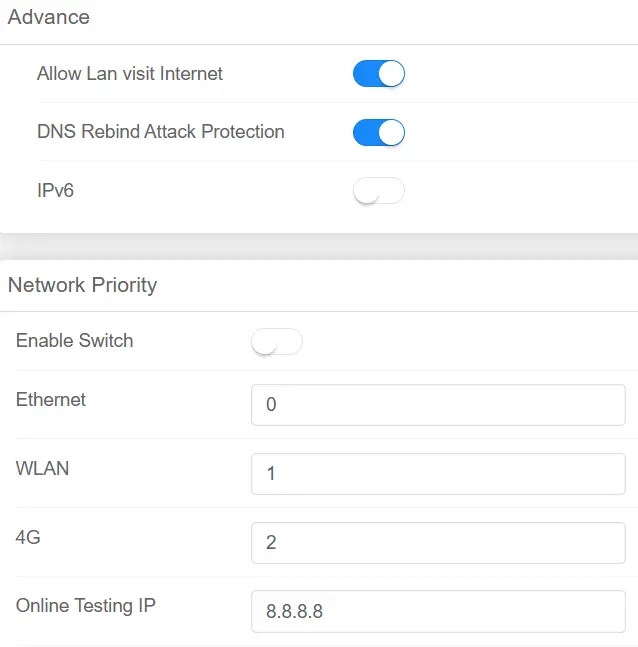

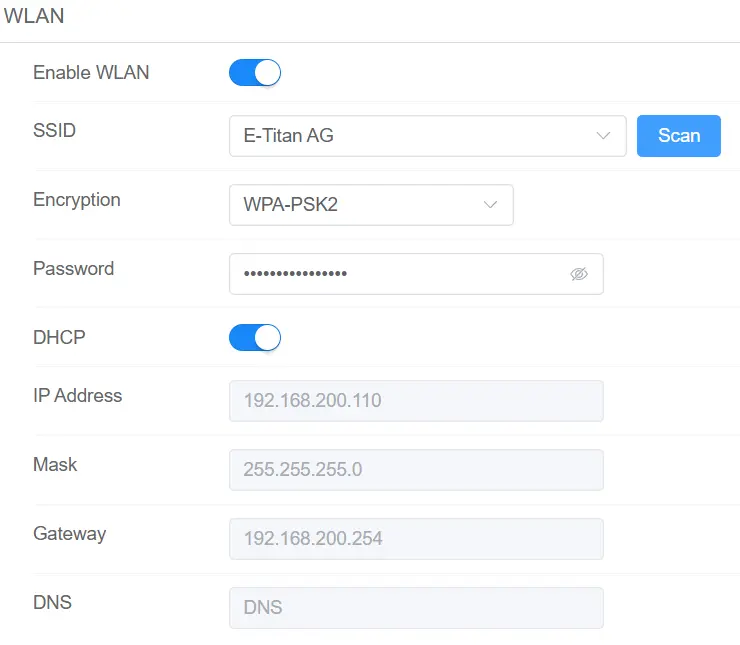

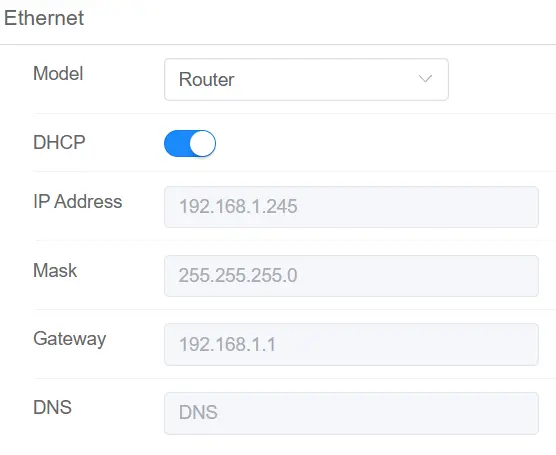

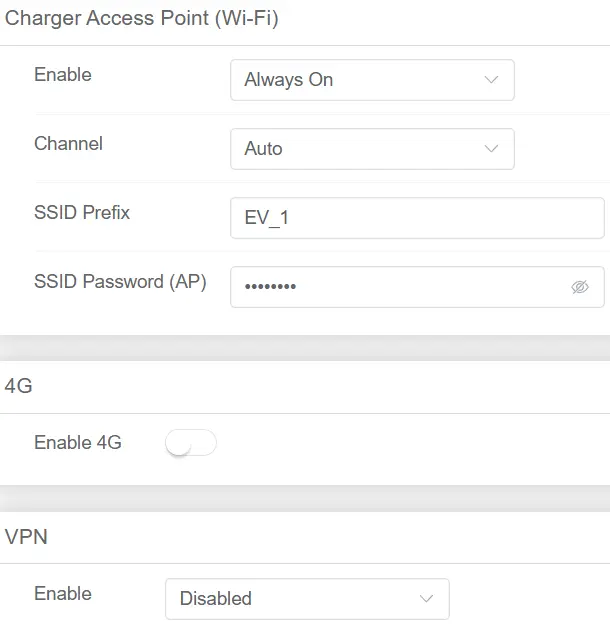

Die Ladestation unterstützt drei Betriebsmodi für die Netzwerkanbindung. Im Switcher Modus bezieht die Station automatisch ihre IP Adresse vom Router und integriert sich ins bestehende Netzwerk. Der Router Modus erzeugt ein eigenes Netzwerk mit eigener IP Vergabe und ist nur in Sonderfällen nötig zum Beispiel bei Nutzung der 4G Funktion. Wichtig, bei aktiviertem DHCP Riegel verhält sich die Station wie im Switcher Modus. Der Kaskadenmodus kommt zum Einsatz, wenn mehrere Stationen ein gemeinsames Lastmanagement über Modbus TCP benötigen. Zusätzlich lassen sich Funktionen wie 4G aktivieren/deaktivieren, Internetzugriff über das lokale Netzwerk erlauben, IPv6 nutzen und die Netzwerkpriorität konfigurieren sowie das Wang konfigurieren.
Software Einstellungen

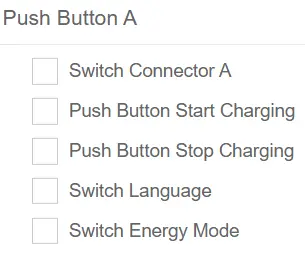

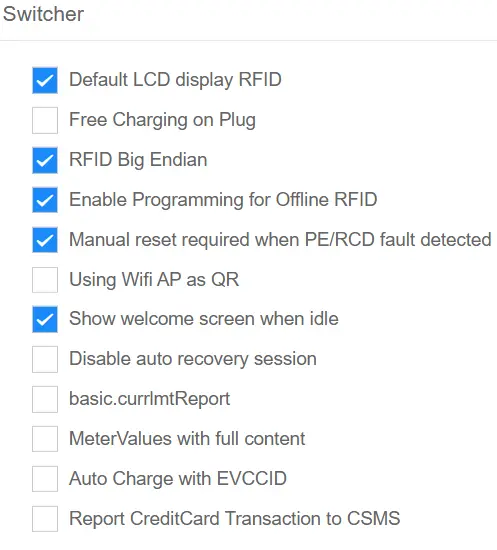

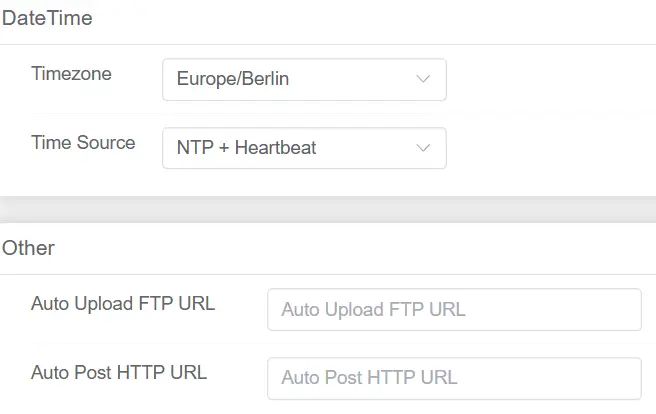

Unsere AC und DC Ladestationen verfügen über zahlreiche Funktionen, die sowohl den Bedienkomfort als auch die Integration in bestehende Systeme verbessern. Die Bedienung kann über Taster oder RFID erfolgen, mit Optionen wie automatischem Laden beim Einstecken, kostenfreiem Laden ohne Authentifizierung sowie einem übersichtlichen LCD-Display, das im Standby Modus eine Willkommensanzeige zeigt. Sprache und Energiemodus lassen sich direkt an der Station umschalten. Für mehr Sicherheit sorgt die automatische Erkennung von PE/RCD Fehlern, wobei ein manueller Reset erforderlich ist. Zusätzlich lässt sich die automatische Wiederherstellung nach Sitzungsfehlern deaktivieren. Die RFID Funktion unterstützt verschiedene Formate und ermöglicht Offline Authentifizierung über einen lokalen WLAN Zugang mit QR Code. Zur Integration in IT Systeme stehen umfassende Kommunikationsfunktionen zur Verfügung. Die Station erstellt Berichte zur Strombegrenzung und zu Messwerten und kann Kreditkartentransaktionen direkt an ein CSMS übermitteln. Eine Auto Charge Funktion auf Basis der Fahrzeugkennung (EVCCID) ist ebenfalls vorhanden, nicht zu verwechseln mit Plug and Charge. Der Datenexport erfolgt flexibel über FTP Uploads oder HTTP POST an konfigurierbare Schnittstellen, was die Einbindung in bestehende Systeme erleichtert.
OCPP Server Angaben

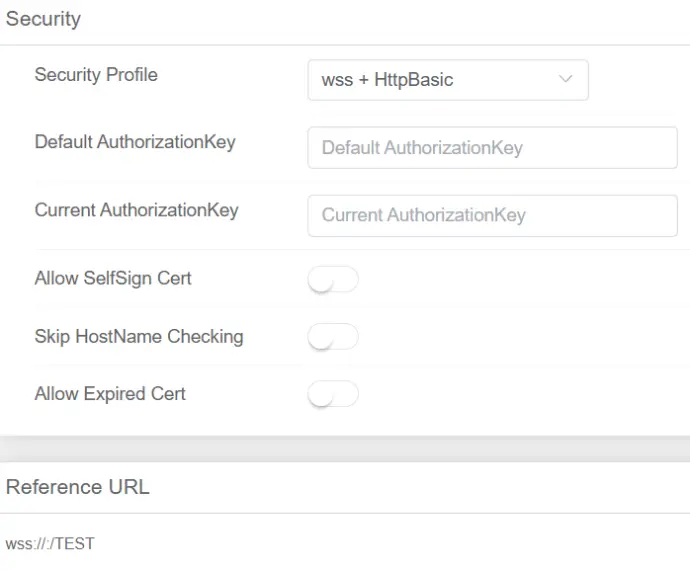

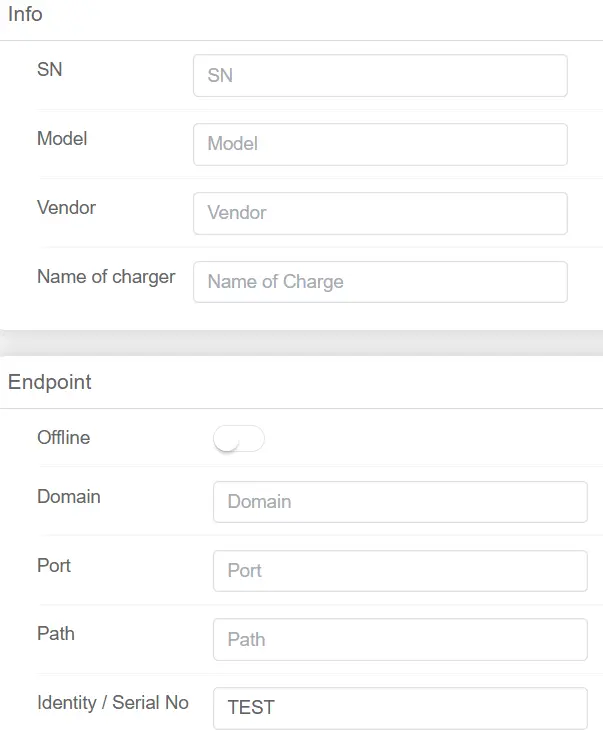

In den Servereinstellungen werden zentrale Verbindungsdaten der Ladestation definiert. Dazu gehören Seriennummer, Modell, Hersteller sowie der Name der Station. Die Verbindung zum Backend erfolgt über definierte Parameter wie Domain, Port, Pfad und Endpoint. Für gesicherte Kommunikation werden wss (WebSocket Secure) und HttpBasic als Sicherheitsprofil verwendet. Die Autorisierung erfolgt über einen voreingestellten oder aktuellen Authorization Key. Weitere Optionen wie Self Signed Zertifikate zulassen, Hostname Prüfung überspringen oder abgelaufene Zertifikate akzeptieren sorgen für Flexibilität im Umgang mit unterschiedlichen Zertifikatstypen.
OCPP Einstellungen

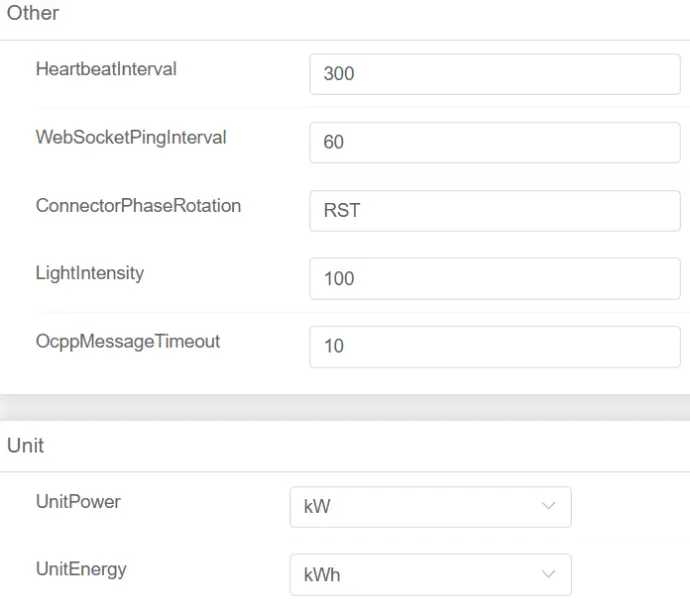

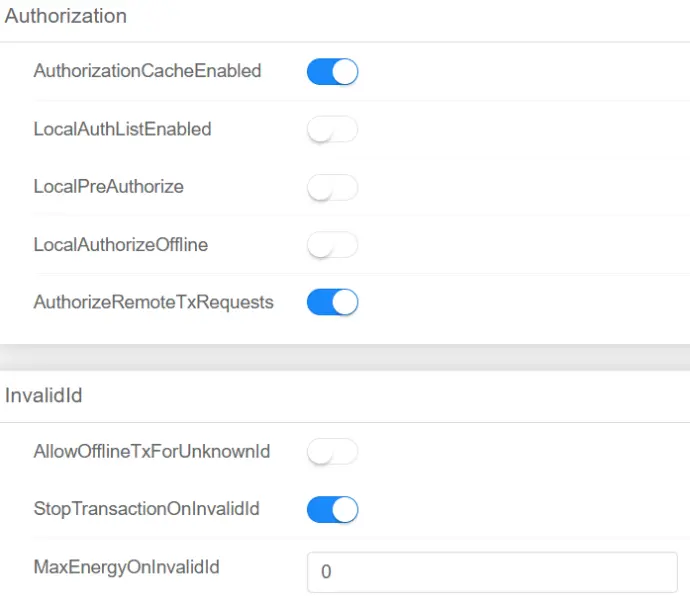

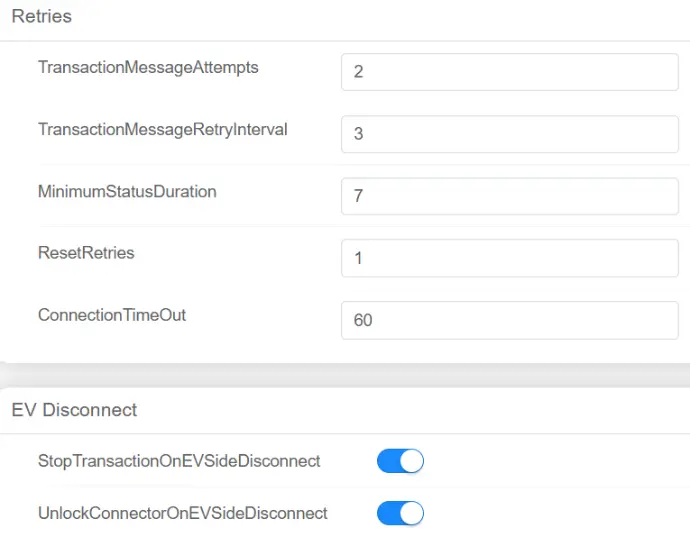

Unsere Ladestationen bieten umfangreiche Konfigurationsmöglichkeiten für Authentifizierung, Kommunikation, Energiemessung und Systemverhalten, die sich flexibel an unterschiedlichste Einsatzszenarien anpassen lassen. Die lokale Autorisierung über Cache oder Pre Authorize sorgt für schnelles Laden auch bei eingeschränkter Verbindung, während Offline Zugriffe bei unbekannter ID optional erlaubt oder blockiert werden können. Bei ungültiger ID lassen sich das Beenden der Ladung, Energiegrenzen und Fehlermeldungen individuell definieren. Für die Energiedatenerfassung stehen präzise Einstellungen zur Verfügung, darunter Messwerteintervalle, ausgerichtete Messdaten, sowie das Senden von Daten im Leerlauf oder bei Ladesitzungsende. Die Kommunikationsstabilität wird durch anpassbare Retryzähler, Nachrichtentimeouts, Heartbeatintervalle, WebSocketpings und Verbindungstimeouts abgesichert. Darüber hinaus bietet das System Optionen wie die automatische Trennungserkennung des Fahrzeugs, das Entriegeln des Steckers, Phasenrotation der Anschlüsse, die Steuerung der Beleuchtungsintensität sowie die Festlegung von Einheiten für Energie und Leistung.
Lastmanagement Einstellungen

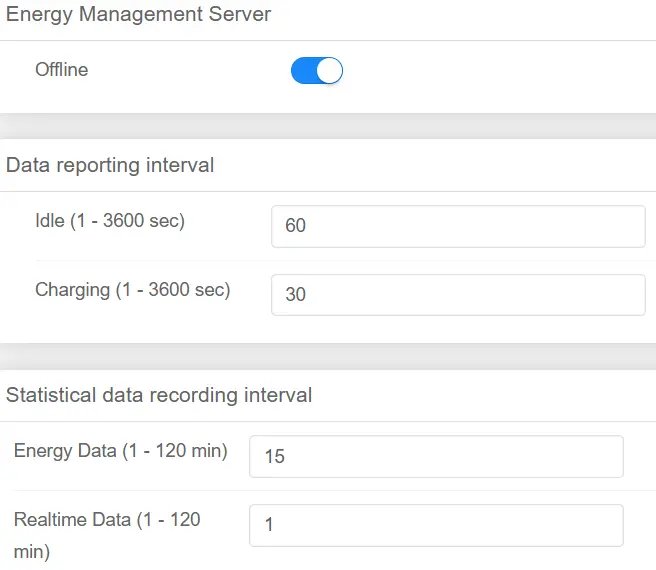

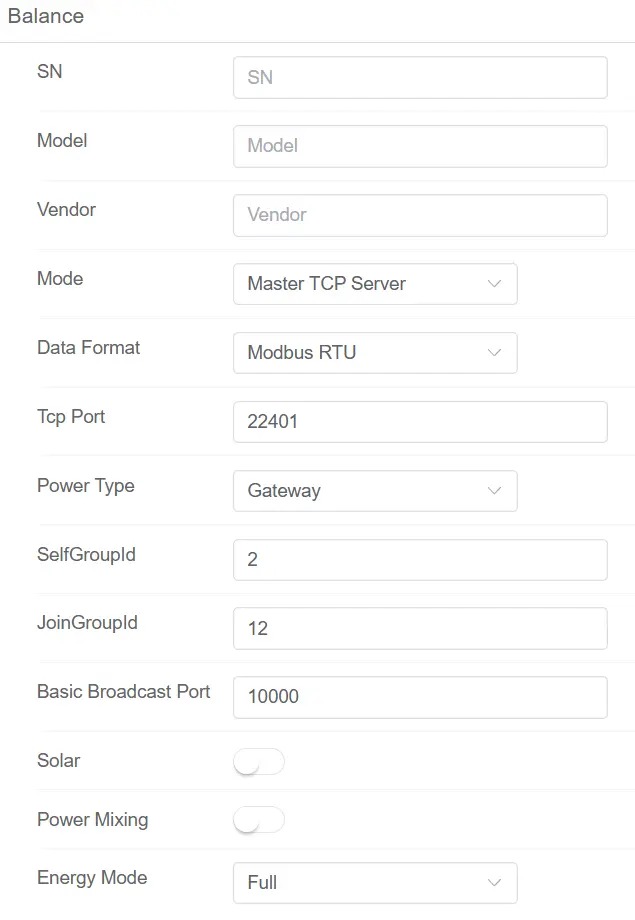

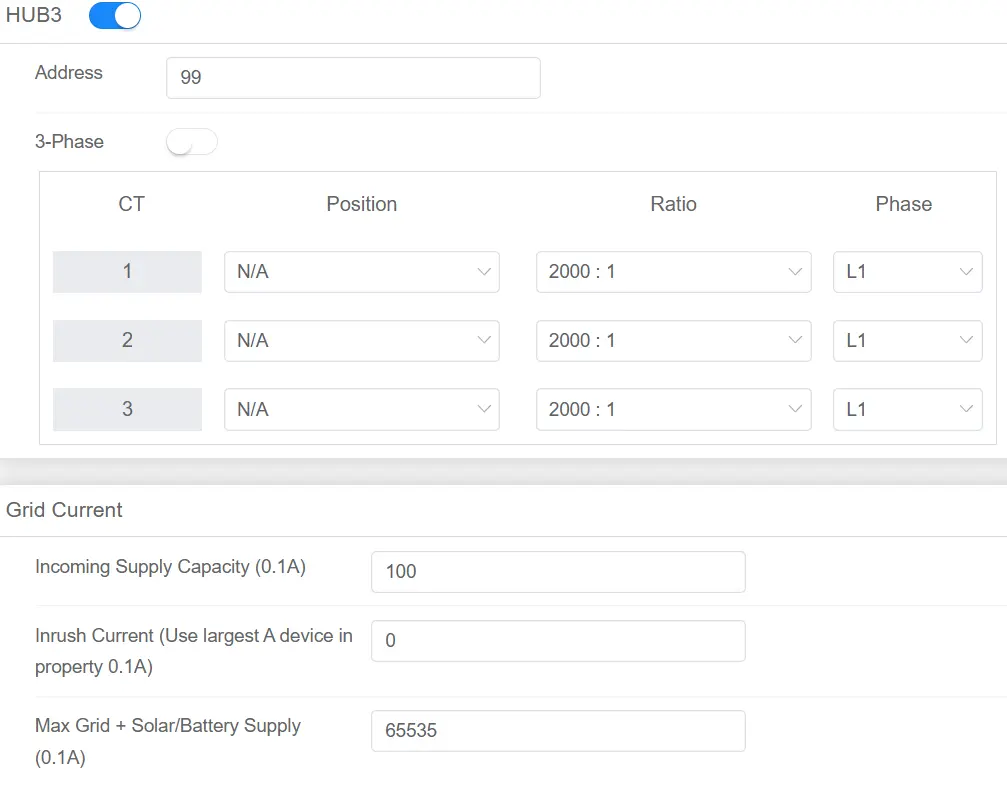

Unser dynamisches Lastmanagementsystem steuert die Ladeinfrastruktur effizient und flexibel über eine Master Slave Architektur. Es unterstützt verschiedene Kommunikationsmodi (Standalone, Slave, Master) via TCP/UDP oder RS485 und ist mit Modbus TCP und Modbus RTU over TCP kompatibel. Der Master übernimmt die zentrale Steuerung wichtiger Netzparameter wie Anschlussleistung, Anlaufstrom und maximaler Energiebezug aus Netz, PV oder Batterie. Die Ladepunkte werden dynamisch in Gruppen organisiert (SelfGroup und JoinGroup), was eine intelligente Lastverteilung ermöglicht. Zusätzlich lassen sich bis zu drei externe Stromzähler integrieren, um den Energieverbrauch genau zu erfassen und zu steuern. Drei Energiemodi wie Full Grid, Solar Assist und Solar Only erlauben eine flexible Nutzung der verfügbaren Energiequellen und unterstützen eine netzschonende, umweltfreundliche Ladeinfrastruktur. Übertragungsintervalle für Energie und Echtzeitdaten können individuell zwischen 1 und 120 Minuten eingestellt werden. Für weiterführendes Energiemanagement lassen sich die Ladestationen mit einem zentralen Energie Management Server verbinden, wodurch die Steuerung des Ladeverhaltens und der Energiemischung zusätzlich optimiert wird.
Externe Dienste und Remote

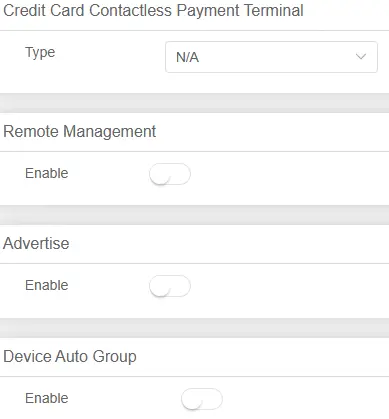

Unsere Ladestationen lassen sich einfach in smarte Systeme einbinden und aus der Ferne verwalten. Für eine bessere Kontrolle und technische Unterstützung können detaillierte Systemprotokolle aktiviert werden, um den Betrieb genau zu überwachen. Ein kontaktloses Kreditkartenterminal lässt sich optional anschließen, sodass Nutzer bequem und direkt vor Ort mit Karte zahlen können, ohne App oder Registrierung.
Die Ladestation kann über einen Remoteserver angesprochen werden, um beispielsweise die Anzeige auf einem Werbebildschirm zu verändern. Auf diese Weise lassen sich Bildschirme zur Darstellung von Werbung oder Nutzerinformationen integrieren. Standort, IP-Adresse und Inhalte der Anzeigen sind dabei frei konfigurierbar. Die Fernsteuerung dieser Bildschirme dient ausschließlich der Verwaltung der Anzeigeinhalte und ist nicht für die Fernwartung der Ladestation vorgesehen.
Mit diesen Funktionen erfüllen unsere Ladestationen alle Anforderungen moderner Infrastruktur. Sie ermöglichen eine komfortable Nutzung, zentrale Steuerung und flexible Erweiterungsmöglichkeiten und sind damit bestens vorbereitet für die Zukunft der Elektromobilität.
Hardwareeinstellungen

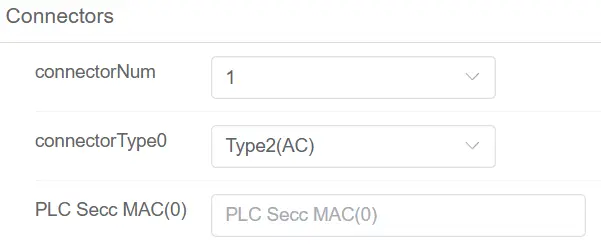

Die Ladestationen bieten zahlreiche Konfigurationsmöglichkeiten, mit denen sich die Hardware flexibel an unterschiedliche Anforderungen und Einsatzbedingungen anpassen lässt. Je nach Bedarf oder bei einer späteren Umrüstung können beispielsweise verschiedene Steckertypen gewählt oder individuelle Hardwarekonfigurationen vorgenommen werden.

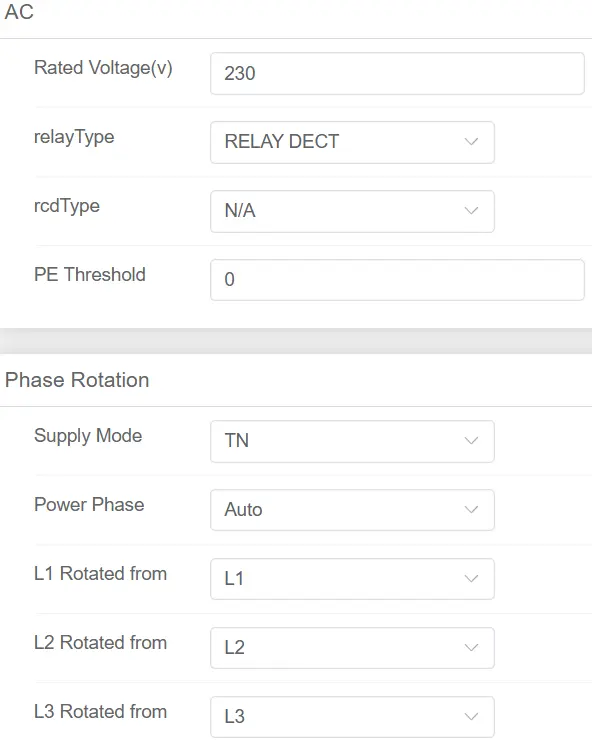

Diese Anpassungsfähigkeit macht die Station besonders geeignet für Standorte mit wechselnden Anforderungen oder bei technischen Veränderungen. So lassen sich etwa die Phasen neu zuordnen, und integrierte Sicherheitsfunktionen wie der Fehlerstromschutz stellen sicher, dass der Ladevorgang nur unter sicheren Bedingungen gestartet wird.

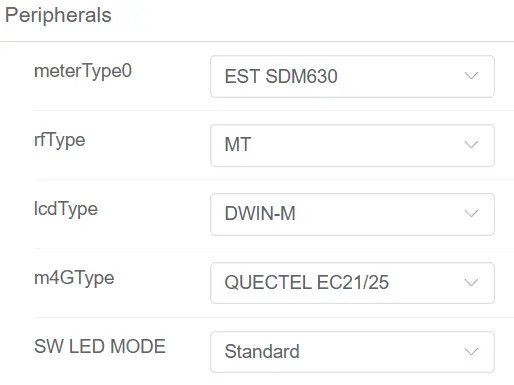

Für die Kommunikation mit anderen Systemen stehen mehrere Schnittstellen zur Verfügung. Auch das Display, die LED Anzeigen sowie integrierte Funkmodule lassen sich individuell konfigurieren.
Dank dieser vielseitigen Einstellmöglichkeiten kann die Ladestation jederzeit optimal auf die jeweiligen Anforderungen abgestimmt werden,sowohl bei der Erstinstallation als auch bei späteren Anpassungen.
Diagnose und Wartung

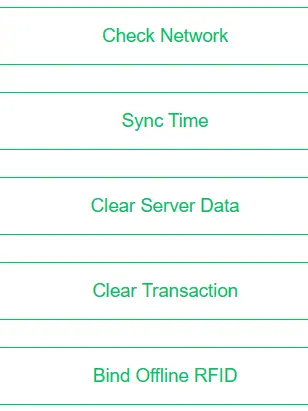

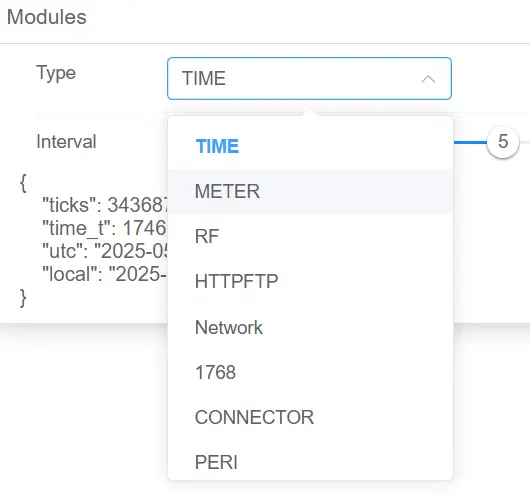

Unsere Ladestationen bieten umfassende Diagnosefunktionen, die den Betrieb jederzeit transparent und nachvollziehbar machen. Ladeprotokolle können einfach angezeigt werden, um vergangene Ladevorgänge zu prüfen. Zudem lassen sich verschiedene Module überwachen und auslesen, dies garantiert eine breite Übersicht des ganzen Systems.
Systemlogs bieten eine detaillierte Übersicht über alle wichtigen Betriebsinformationen, die für die Fehlerbehebung oder Wartung hilfreich sind. Sollte ein Update erforderlich sein, kann die Firmware bequem über USB auf die neueste Version aktualisiert werden, entweder direkt vor Ort oder über das Hochladen neuer Software. Dank dem OCPP 2.0.1 lassen sich Firmwareupdates auch bequem über das Backend System realisieren.

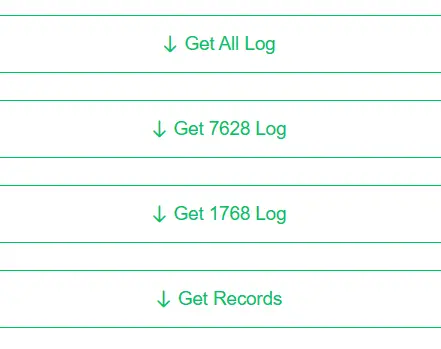

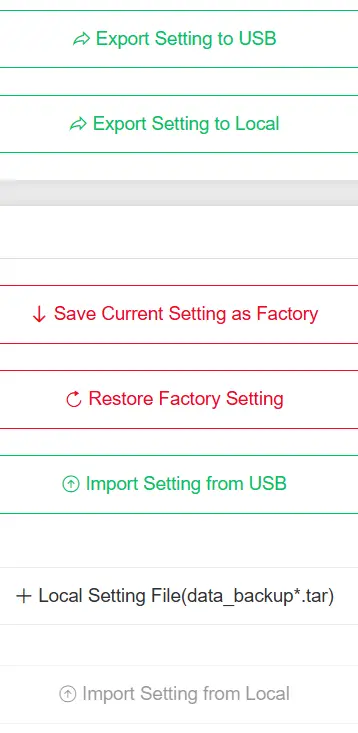

Für eine einfache Wartung können alle wichtigen Einstellungen und Daten der Ladestation exportiert und bei Bedarf später wieder importiert werden. Zudem ist es möglich, komplette Logs der Ladestation herunterzuladen, um alle relevanten Informationen für eine Diagnose oder Wartung zur Verfügung zu haben.
Sonstige Einstellungen

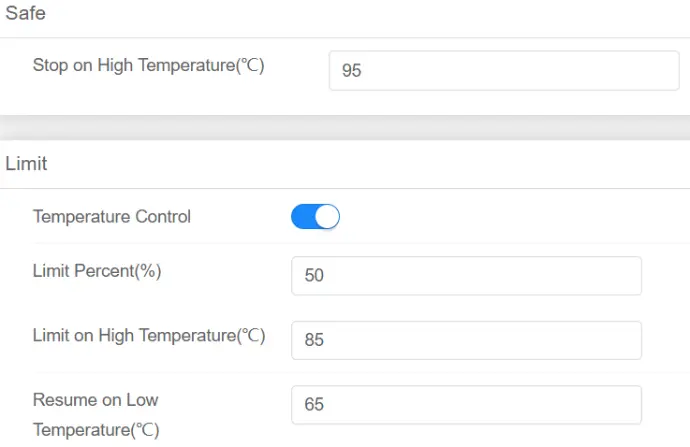

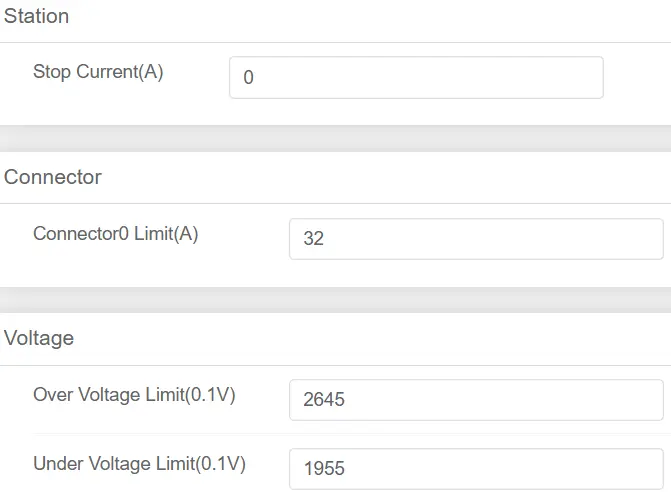

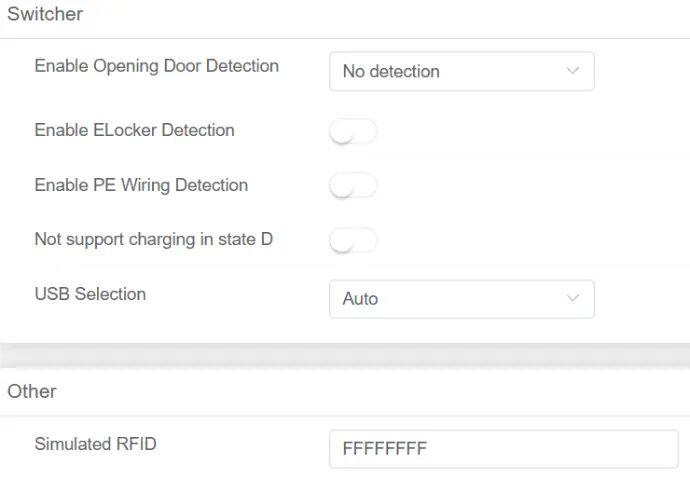

Ein intelligentes Temperatur und Spannungsmanagement schützt den Ladevorgang automatisch. Bei Überhitzung wird die Leistung gedrosselt oder unterbrochen, bei Abkühlung setzt der Ladevorgang wieder ein. Strom und Spannungsgrenzen lassen sich individuell festlegen, um zuverlässig auf Über oder Unterspannung zu reagieren und Sicherheit sowie Effizienz zu gewährleisten. Funktionen wie die Erkennung geöffneter Türen, elektronischer Schlösser oder Fehler in der Schutzleiterverkabelung verhindern ungewollte Ladevorgänge und Manipulationen. Auch bestimmte Fahrzeugzustände werden berücksichtigt, sodass nur bei sicherer Verbindung geladen wird.

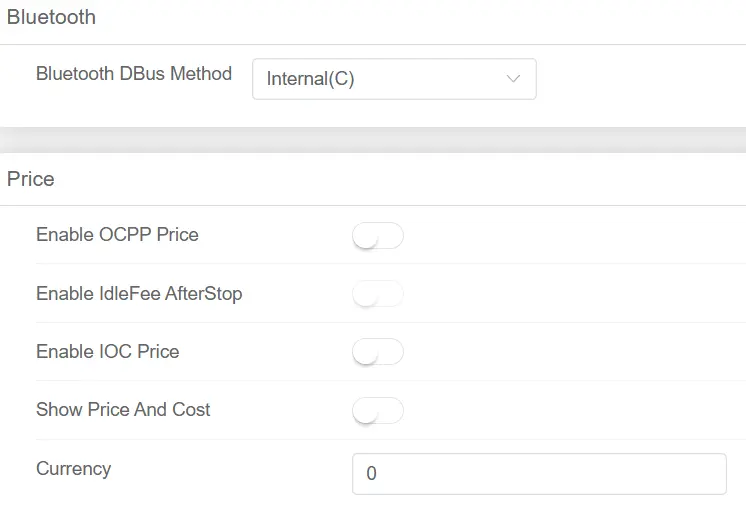

USB und Bluetoothschnittstellen ermöglichen einfachen Zugriff für Zubehör, Wartung und Systemfunktionen. Die Installationsabläufe werden durch Features wie eine simulierte RFID Funktion erleichtert. Das Preissystem ist flexibel und unterstützt OCPP Tarife, Leerlaufgebühren nach Ladeschluss sowie individuelle Preise. Preis, Ladezeit und Gesamtkosten werden am Display angezeigt, die Währung kann je nach Standort eingestellt werden.
So entsteht ein sicheres, anpassungsfähiges Ladesystem mit klarer Kostenkontrolle.
